機械母機零件-射出零件 part3

LOADING IMAGES

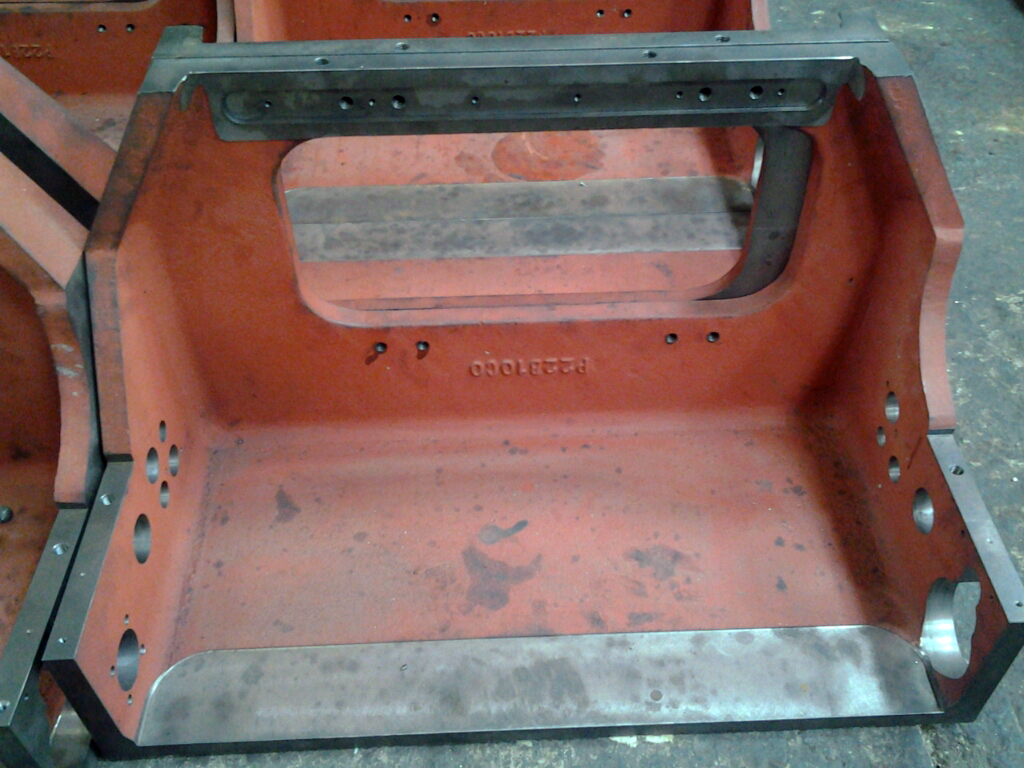

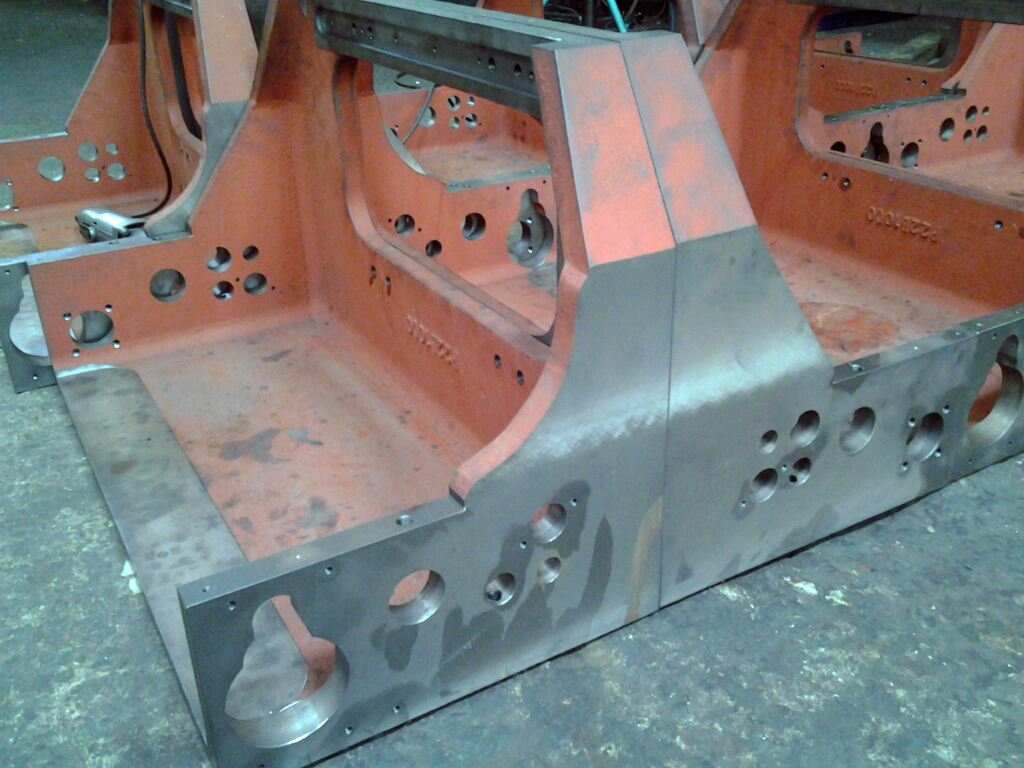

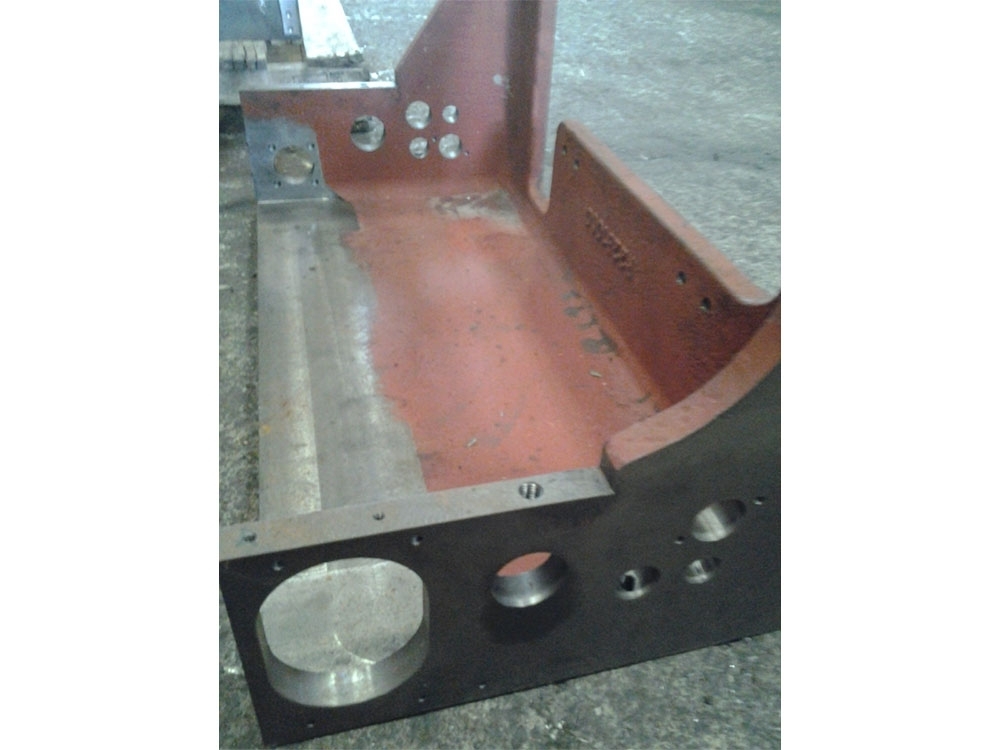

鑄鐵件 - FCD45
工件尺寸長約720mm X 寬約400mm X 高約400mm
先利用铣床加工過後
再利用臥式搪铣床加工兩邊孔的同心度
加工的時候必須考量到物件材質與構造的特性
減少加工後的變形量
維持兩邊孔與孔的同心度與水垂直度
同心度公差 0.03mm 以內

鑄造完成之後,先將外形6面銑削成型,在加工線軌裝置之平面平整度
再將外側孔粗加工成型,待冷卻之後再行精修孔徑,並與線軌裝置之平面的中心距離與雙邊孔徑同心度保持0.02mm之公差.
